토크 곡선

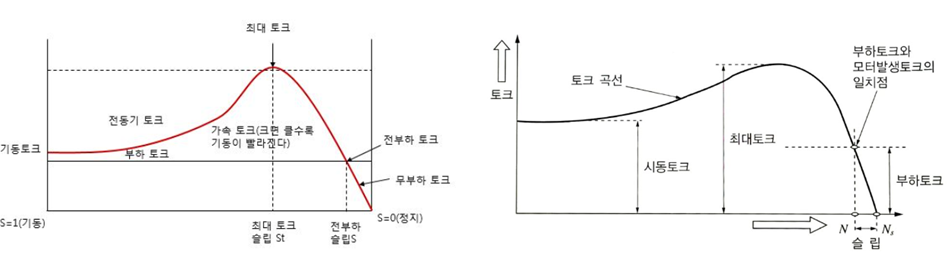

▣토크 곡선 이란?

▣토크 곡선 이란?

   ▶전동기에서의 부하 전류와 토크의 관계를 나타낸 곡선을 말한다.

▣토크 곡선 용어 설명

   ▶기동 토크
       -전동기는 정지 상태에서 기동 하므로 S=1 일 때 발생하는 토크로
        전동기 기동을 위해 반드시 기동 토크는 부하 토크보다 크게 하여
        한다.
   ▶전부하 토크
       -전동기 토크와 부하 토크가 만나는 점에서의 토크로 이때 가속
         토크는 0이 되고 전동기는 일정한 속도로 운전하는 평형 속도
         상태가 된다.
   ▶최대 토크
       -전동기 회전자에서 발생하는 토크 중에서 가장 큰 토크로 이때
        슬립은 2차 입력을 변수 S 에 대하여 미분한 d/ds*P2 = 0으로부터
        구 할 수 있다.
   ▶가속 토크
       -전동기 토크와 부하 토크의 차 부분만큼의 여유분 토크로 가속 토크가
        크면 클수록 전동기 기동이 빨라진다.
   ▶무부하 토크
       -전동기 무부하 상태에서 발생하는 토크로 회전자축에서의 마찰 손실로
        인하여 S = 0이 안 되는 점에서 형성된다.
   ▶정동 토크
       -부하 토크가 전동기 최대 토크 이상이 될 때 토크로 이때 전동기는
        정지한다.
