오리피스(Orifice): 유체 유량 측정 및 제어의 핵심 원리부터 종류까지 완벽 해설

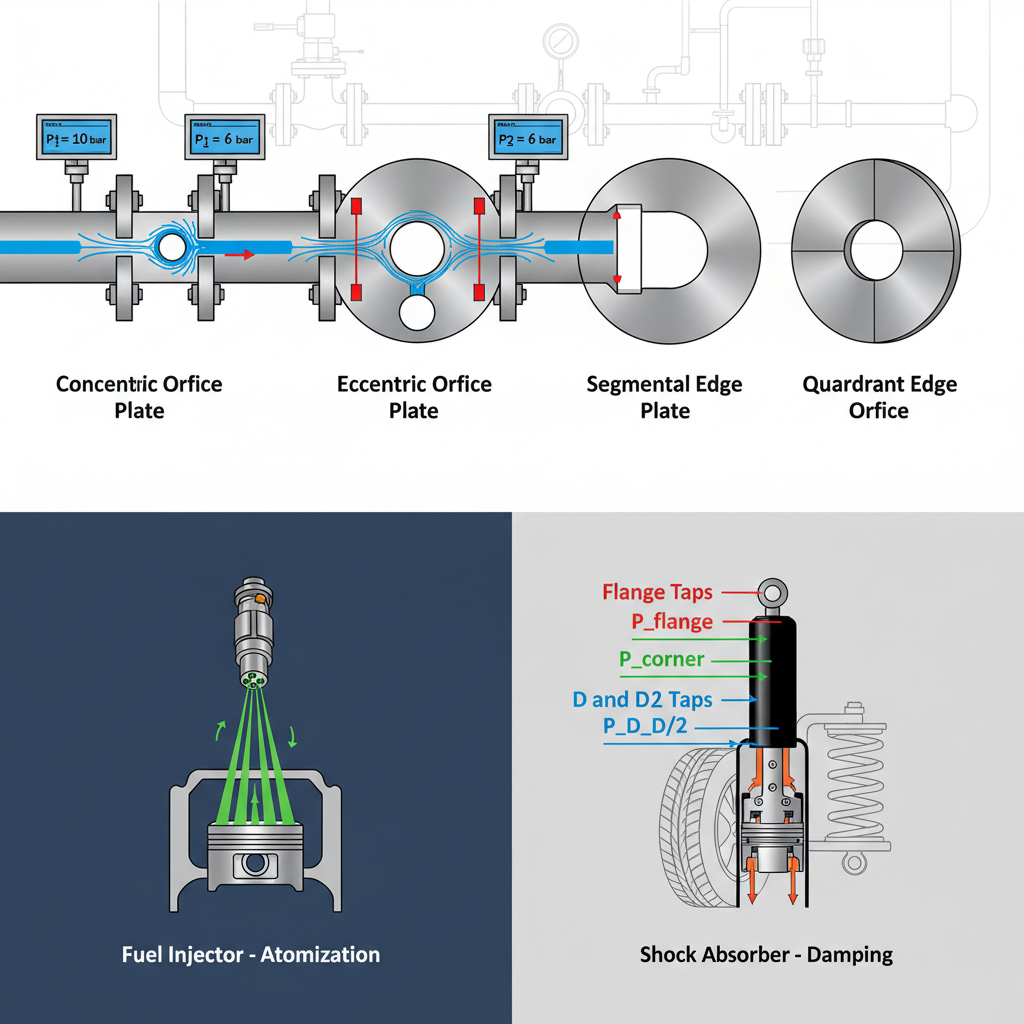

오리피스를 통한 유체 흐름의 시각화

오리피스는 배관 시스템 내 유체의 흐름을 정밀하게 측정하고 제어하는 데 사용되는 기본적이면서도 필수적인 공학 장치입니다. 일반적으로 배관 내부에 삽입되는 얇은 판으로, 중앙에 원형 구멍이 뚫려 있어 유동 단면적을 인위적으로 축소시킵니다. 이러한 구조적 특성은 유체 흐름에 물리적인 변화를 유도하며, 이는 유량 측정 및 제어에 핵심적인 역할을 수행합니다. 오리피스는 설치 및 유지보수가 간편하고 비용 효율적이라는 장점으로 인해 다양한 산업 분야에서 광범위하게 활용됩니다.

작동 원리 및 유량 측정

오리피스의 작동 원리는 베르누이 방정식에 기반을 둡니다. 유체가 오리피스의 축소된 단면적을 통과할 때, 연속 방정식에 따라 유속이 증가하게 됩니다. 이 유속 증가는 베르누이 방정식에 따라 유체 압력의 감소를 동반하며, 오리피스 전후에 걸쳐 특정 차압이 발생합니다. 이 차압을 측정함으로써 유체의 유량을 정량적으로 계산할 수 있습니다.

그러나 실제 유동에서는 마찰 및 와류 발생으로 인한 에너지 손실이 발생하므로, 이상적인 베르누이 방정식만으로는 정확한 유량 계산이 어렵습니다. 따라서 실제 적용 시에는 방출 계수(Discharge coefficient, C)와 팽창 계수(expansibility factor, ε)와 같은 보정 계수를 도입하여 측정 오차를 최소화합니다. 이 계수들은 오리피스의 형상, 유체 물성, 레이놀즈 수 등 다양한 인자에 따라 달라지며, 주로 실험적으로 도출되거나 표준 규격에서 제시된 값을 사용합니다. ISO 5167과 같은 국제 표준은 오리피스를 이용한 유량 측정 방법론과 계산식을 상세히 규정하여 높은 정밀도와 신뢰성을 보장합니다.

설계 및 구성 요소

오리피스는 그 목적에 따라 다양한 설계와 구성 요소를 가집니다. 가장 일반적인 형태는 파이프 플랜지 사이에 볼트로 고정되는 오리피스 플레이트이며, 재질은 날카로운 모서리와 표면이 부식 및 침식에 강한 스테인리스 스틸 등이 주로 사용됩니다. 유체의 원활한 흐름을 위해 다운스트림 가장자리가 45°로 경사지게 가공되기도 합니다.

오리피스 플레이트의 종류로는 동심 오리피스 플레이트(Concentric Orifice Plate)가 가장 흔하며, 이는 중앙에 원형 구멍이 뚫린 형태입니다. 부유 고체 입자가 포함된 유체나 가스가 녹아 있는 액체 측정 시에는 고형물 축적을 방지하기 위해 구멍이 원에 접하도록 천공된 편심 오리피스 플레이트(Eccentric Orifice Plate)나 원의 일부 형태를 띠는 세그먼트 오리피스 플레이트(Segment Orifice Plate)가 사용됩니다. 또한, 원유나 슬러리, 고점도 유체에는 가장자리가 둥글게 처리된 사분면 가장자리 오리피스 플레이트(Quadrant Edge Orifice)가 적용됩니다.

정확한 유량 측정을 위해서는 오리피스 전후의 압력 측정이 필수적이며, 이를 위해 플랜지탭(Flange tap), 코너탭(Corner tap), 또는 D 및 D/2 탭과 같은 다양한 압력 태핑(pressure tapping) 방식이 사용됩니다. 각 방식은 설치 위치와 측정 정밀도에서 차이가 있으며, 적용 환경에 따라 최적의 방식이 선택됩니다.

산업적 활용 및 공학적 중요성

오리피스는 석유 및 가스, 화학 처리, 발전 산업 등에서 증기, 공기, 가스와 같은 다양한 유체의 유량을 모니터링하고 제어하는 데 필수적인 역할을 합니다. 특히 정밀한 공정 제어가 요구되는 환경에서 신뢰할 수 있는 유량 데이터를 제공하여 시스템의 효율성과 안전성을 확보하는 데 기여합니다.

자동차 산업에서도 오리피스는 중요한 역할을 합니다. 연료 분사장치(인젝터)에서는 연료를 미세한 연무 형태로 분사하여 완전 연소를 돕고, 쇼크업소버에서는 유압을 제어하여 차량의 충격 흡수 성능과 조종 안정성을 향상시킵니다. 인젝터의 마이크로 오리피스는 직경이 수십 마이크로미터에 불과하며, 쇼크업소버의 오리피스 밸브는 오일 저항을 조절하여 댐핑 성능을 결정합니다.

이러한 응용 분야에서 오리피스의 설계, 가공, 그리고 설치는 시스템의 성능과 직결되는 핵심 공학 기술을 요구합니다. 오리피스에 대한 깊이 있는 이해와 정확한 적용은 현대 산업 시스템의 최적화에 기여하는 중요한 요소입니다.
