▣냉동장치의 부속기기란?

  ▶냉동장치의 주요부품인 증발기, 압축기, 응축기, 팽창밸브를 제외한

     나머지 기기를 부속기기라고 말한다.

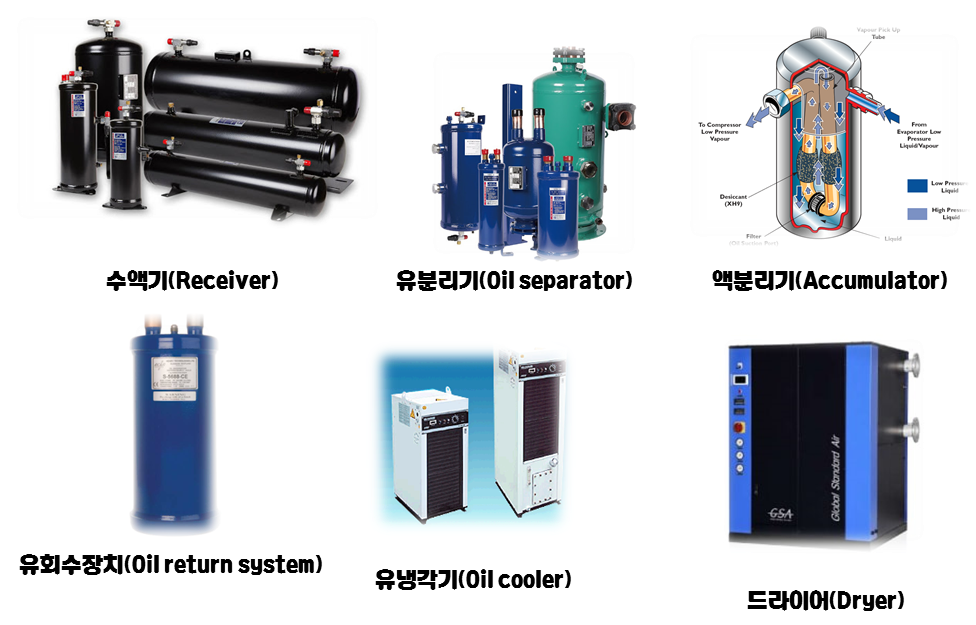

▣냉동장치의 부속기기

냉동장치의 부속기기

  ▶수액기(Receiver)
    -응축기에서 액화한 냉매를 팽창밸브로 보내기 전에 일시 저장하는

     용기를 말한다.
  ▶유분리기(Oil separator)
    -압축기와 응축기 사이의 토출가스배관 중에 유분리기를 설치하여 토출가스

     중에 혼입된 윤활유를 분리시키는 장치이다.
  ▶액분리기(Accumulator)
    -증발기와 압축기 사이의 흡입가스배관에 설치하여 흡입가스에 냉매액이

     혼입되었을 때, 이것을 분리하여 증기만을 압축기에 흡입시켜 액 압축을

     방지하여 압축기를 보호하는 장치이다.
  ▶유회수장치(Oil return system)
    -프레온 냉동장치에서 만액식 증발기나 저압수액기등에 유입된 냉동유는

     냉매와 혼합되어 존재함으로 누적되어 냉각기능을 상실되고 또한 압축기 측에는

     윤활유부족으로 고장발생하게된다. 이것을 방지하기위해서 설치하는것이 유회수장치이다.
  ▶유냉각기(Oil cooler)
    -압축기 윤활유의 냉각용으로 이용되는 장치로써 수냉식과 냉매냉각식이 있다
  ▶드라이어(Dryer)
    -프레온 냉동장치에서는 냉매와 물이 서로 분리되어 수분이 결빙되므로 수분을 발생할때

     이 수분을 흡수시켜 제거하는 장치이다.
